产品说明

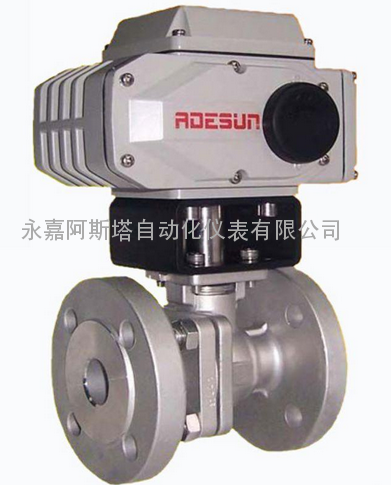

 Q941F电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座，软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点
1、流体阻力小，电动球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。 2、电动球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。 3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动球阀的密封能力随着介质压力的增高而增大。 4、电动球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动球阀的使用寿命长。 6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。 7、电动球阀具有防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。



产品性能参数

公称通径（mm）	15	20	25	40	50	65	80	100	125	150	200	250	300
额定行程	90°
公称压力	1.6、4.0MPa
流量特性	快开
作用形式	电开式、电关式
法兰标准	JB78-59、JB79-59、JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等标准


注：公称压力、公称通径超出列表范围的产品可与本公司商洽解决



产品零部件材料

阀体材料	铸钢（ZG230-450）、不锈钢（ZG1Cr18Ni9Ti、316、316L）等
球体材料	不锈钢（ZG1Cr18Ni9Ti、316、316L）等
阀杆材料	不锈钢（1Cr18Ni9Ti、316、316L）等
填料材料	聚四氟乙烯、柔性石墨
密封形式	软密封				硬密封
阀座材料	聚四氟乙烯	二硫化钼强化聚四氟乙烯	碳纤维强化聚四氟乙烯	特种符合石墨	不锈钢或不锈钢+STL
泄 漏 量	零泄漏			小于额定流量的10-6	小于额定流量的10-5
工作温度	-40~180℃	-40~200℃	-40~220℃	-40~500℃	-40~600℃




产品外形及结构尺寸



产品外形及结构尺寸示意图


     服务承诺
1.首先对选用我公司产品的顾客表示感谢，感谢您们对我公司的关心和支持。
2.我公司生产制造的产品，是在完善的质量保证体系下进行设计、生产、制造和销售的，产品质量有可靠的保证。
3.我公司所提供的各类阀门均按GB、JB 等相关的国内标准，以及 ANSI、API、JIS、BS、DIN 等国际标准制造和验收的。
4.我公司与顾客一旦签订供货合同，我们将按照合同要求，按质、按量、按期交货。
5.产品交货后，我公司会根据顾客的要求做好售后服务，如果顾客有特殊要求，我公司一定会尽可能予以满足。
6.我公司将做好产品的售后跟踪服务，产品交货后进行专访，对顾客的意见，及时进行收集和分析，进一步提高和改进产品质量，让顾客满意。
7.我公司的产品交货后，质量保证期为15个月（以产品发货之日起计算）。在质量保证期内，属于我公司责任的，实行三包；是属于外力因素引起的产品质量问题，我公司将负责维修，收取成本费。
8.我公司提供的产品，超过15个月以后发生的质量问题，顾客要求进行修复的，将尽量予以修复，不能修复的将提供同型号、同规格的产品予以更换，其费用由顾客承担。
9.产品发运过程中属于运输部门（铁路、公路等）引起的质量问题，我公司有责任和义务协助顾客，对其进行追踪和查询。
10.产品发运到合同签订的目的地，顾客收货以后，由于工程设计的原因而引起的产品需要变更，我公司同意更换产品（但需在1个月内），但顾客应承担变更产品而产生的费用。
11.公司收到顾客提出的技术问题和质量异议，上海地区 6-12 小时内予以答复或派员处理，外地 24-48 小时内予以答复或派员处理。






 订货须知
1.客户对产品有特殊要求，须在订货合同中提供以下说明：
+结构长度
+连接形式
+公称直径、公称压力、材质要求
+使用介质及温度、阀前压力、阀后压力范围
+实验、检验标准及其他要求

2.本场可根据客户特殊要求配置各类驱动装置及附件：如气动执行器，电动执行器及各种附件。
3.如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4.期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的 30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
