一、产品[气（电）动球阀]的详细资料：
产品型号：Q641F

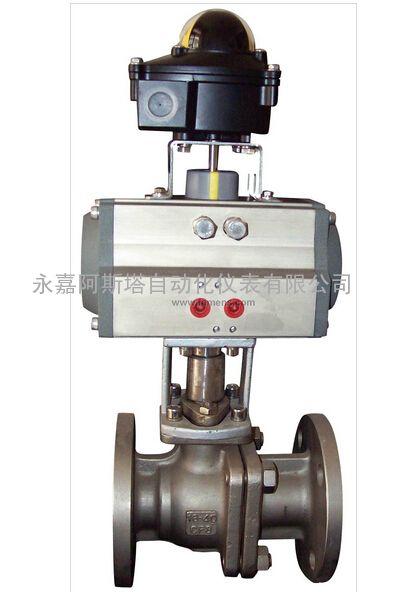

产品名称：气（电）动球阀
产品特点：气动球阀,电动球阀,球阀

二、主要性能规范：

型号	公称压力	试验压力			适用温度/℃	适用介质
		壳体	液体密封	气体密封
Q641F-25	2.5	3.75	2.75	0.6	≤150	水、汽、油品等
Q641F-25P						弱腐蚀材质
Q641F-25R						腐蚀性介质

三、主要零件材料：

型号	零件名称
型号	阀体	球体、阀杆	密封圈	填料
Q641F-25	碳素钢铸件或锻件	2GrL3	增强聚四氟乙烯	聚四氟乙烯
Q641F-25P	铬镍钛不锈钢铸件或锻件	铬镍钛不锈钢
Q641F-25R	铬镍钼钛不锈钢铸件或锻件	铬镍钼钛不锈钢

四、永嘉阿斯塔自动化仪表有限公司气（电）动球阀主要尺寸及数量：

公称通径	尺寸mm
公称通径	L	D	D1	D2	b	Z-Φd	H	气动装置型号	电动装置型号
15	130	95	65	45	16	4-Φ14	225	QGSY50	CH05
20	140	105	75	55	16	4-Φ14	227	QGSY50	CH05
25	150	115	85	65	16	4-Φ14	233	QGSY50	CH05
32	165	135	100	78	18	4-Φ18	259	QGSY65	CH10
40	180	145	110	85	18	4-Φ18	267	QGSY65	CH10
50	200	160	125	100	20	4-Φ18	278	QGSY65	CH10
65	220	180	145	120	22	8-Φ18	363	QGSY80	CH10
80	250	195	160	135	22	8-Φ18	383	QGSY105	CH20
100	280	230	190	160	24	8-Φ23	552	QGSY105	CH20
125	320	270	220	188	28	8-Φ25	576	QGSY125	CH40
150	360	300	250	218	30	8-Φ25	604	QGSY160	CH60

订货须知：
一、①气（电）动球阀产品名称与型号②气（电）动球阀口径③气（电）动球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定阿斯塔公司的气（电）动球阀型号，请按气（电）动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。

品牌：	ARSOTA/阿斯塔
型号：	Q641F
结构形式：	浮动球直通式
材质：	碳钢
连接形式：	法兰
公称通径：	DN15-DN800 mm
适用介质：	水;蒸汽;油品
压力环境：	常压
